HİDRODİNAMIK BURGU

NASIL CALIŞIR

Su burgudan geçerken burgunun dönüş hareketini başlatır. Bu mekanik dönüş hareketi, elektrik enerjisini üreten jeneratöre dişli kutusu vasıtası ile aktarılır. Sistemin girişi iri parçaların geçmesini engelleyen bir elekle donatılmıştır. Dolayısıyla, yabancı maddeler (yüzen parçalar) tesisden uzak tutulmuş olurlar. Doğal çökelti yapısının korunabilmesi için daha küçük çökeltilerin elekten geçebilmelerine olanak tanınır.

Beher hidrodinamik burgu için uygulama (birkaç adedi paralel olarak yerleştirilebilir):

Su hacmi : 0.3 m³/sn. ila 10 m³/sn.
Düşü : 1 m ila 10 m
Güç : 3 kW ila 343 kW (tek burgu)

Paralel ve/veya Seri kombinasyonlar ile istenilen proje güçüne ulaşabilinmektedir.

Hidrodinamik Burgu’nun temelleri Arşimed Burgusu’na dayanmaktadır. Milattan Önce 3. Yüzyılda Arşimed tarafından bulunmuş olan çeşitli burgu pompalarına ve bu pompa ile gerçekleştirilen fiziksel süreçlere verilen addır. Arşimed Burgusu, içinde çapı kendi çapından biraz daha küçük bir sarmal bulunan boş bir silindirdir. Burgu, genellikle bir rüzgargülü yardımıyla ya da elle çevrilir. Burgu çevrildikçe, alt uç bir miktar suyu yukarıya doğru çıkarmak üzere alır. Su, sarmal tüp içinde yukarı doğru yükselir ve sarmalın sonunda sulama kanalını besler. Arşimed Burgusu’nun tasarımı, düşük kottaki suyun daha yüksek kotlara pompalanması amacıyla burguya enerji uygulanması üzerine kurulmuştur. Bu pompa türü, yüzyıllardan bu yana başarı ile kullanılmaktadır.

Hidrodinamik Burgu Türbini’nin çalışması yukarıda bahsedilen pompanın tam tersi biçimdedir. Hidrodinamik Burgular “ağırlık” prensibi ile yerçekimi ivmesi ile işlerler. Bunun anlamı, su üst seviyeden alt seviyeye doğru burgu bölmelerinde oransal olarak daha yavaş bir hızla hareket etmektedir. Her bölmede oluşan su ağırlığı burgu miline ve kanatlarına bir “tork” kuvveti uygulamakta ve burgunun ve dolayısıyla jeneratör milinin dönmesini sağlamaktadır. Burgunun düşük dönüş hızı, bir dişli kutusu vasıtası ile hızlandırılıp jeneratör milinin hızla dönmesini ve elektrik üretilmasini sağlar. Etkin halde çalışabilen en büyük burgu 270kW olmakla birlikte, paralel olarak yerleştirilerek MW düzeyinde enerji üretimi sağlanabilmektedir. Su giriş kanalı, iri parçaların geçişini engelleyen geniş parmaklıklar sayesinde büyük yabancı maddelerin (serbestçe yüzmesi arzu edilmeyen) sisteme girmesini engeller. Sudaki doğal sedimantasyon yapısının korunmasını sağlayan daha küçük çökeltiler ise bu geniş perdeden ve dolayısıyla burgudan geçebilir.

Fransız Mühendis Navier (1785 1836) su değirmenine benzer ancak 2,5 katı daha verimli Hidrodinamik Burgu tasarımını 1819 yılında ortaya atmıştır. 90’lı yıllarda Alman Mühendis Radlik ve Prag Universitesinden Prof. Brada paralel olarak bugün kullanılan ilk Hidrodinamik Burgu Modelini ortaya atmışlardır. Burgunun bu ters uygulaması çok olumlu sonuç vermiştir. Enerjinin bu yöntemle etkili ve ucuz bir şekilde üretimi, bunu doğaya zarar vererek yapan yöntemlere karşı önemli bir üstünlüğe sahiptir. Hidrodinamik Burgular suyun üst seviyesi ile alt seviyesinin farklarının elverişli olduğu tüm ortamlarda verimli elektrik enerjisi üretimi sağlayabilmektedirler.

REHARTPOWER hidrodinamik burgu sistemlerinin kontrolü özel bir ortak ile işbirliği sayesinde geliştirilmiştir. Uzaktan kumanda servis ve mobil terminal ekipmanı da ihtiva eden gelişmiş bir operasyon sisteminin tüm gereksinimleri ile uyumludur. Açık bir şekilde düzenlenmiş arayüz, kullanıcının yolunu kolaylıkla bulmasını garanti etmektedir. Kullanıcı, önemli verilerin bir özetine ulaşabilir ve kendisinin sistemin tüm kontrol fonksiyonlarına erişimi için birkaç “tık“ yeterlidir. Güvenli operasyon, gelişmiş gözlem ve hata yönetimi sayesinde garanti altına alınmıştır. Gerek dokunmatik panel ve gerekse e-posta veya kısa mesaj üzerinden sistemin durumu ve yaklaşmakta olan güncellemeler hakkında bilgilendirilirsiniz.

SERİLER

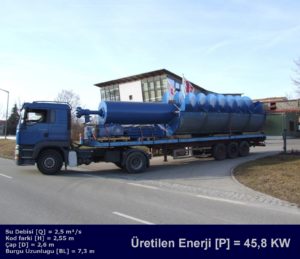

Sistem fabrikadan ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. İnşaat alanında, çıkış için bir adet sürekli temel ile giriş için bir adet kanaldan başka bir şeye ihtiyaç duyulmaz.

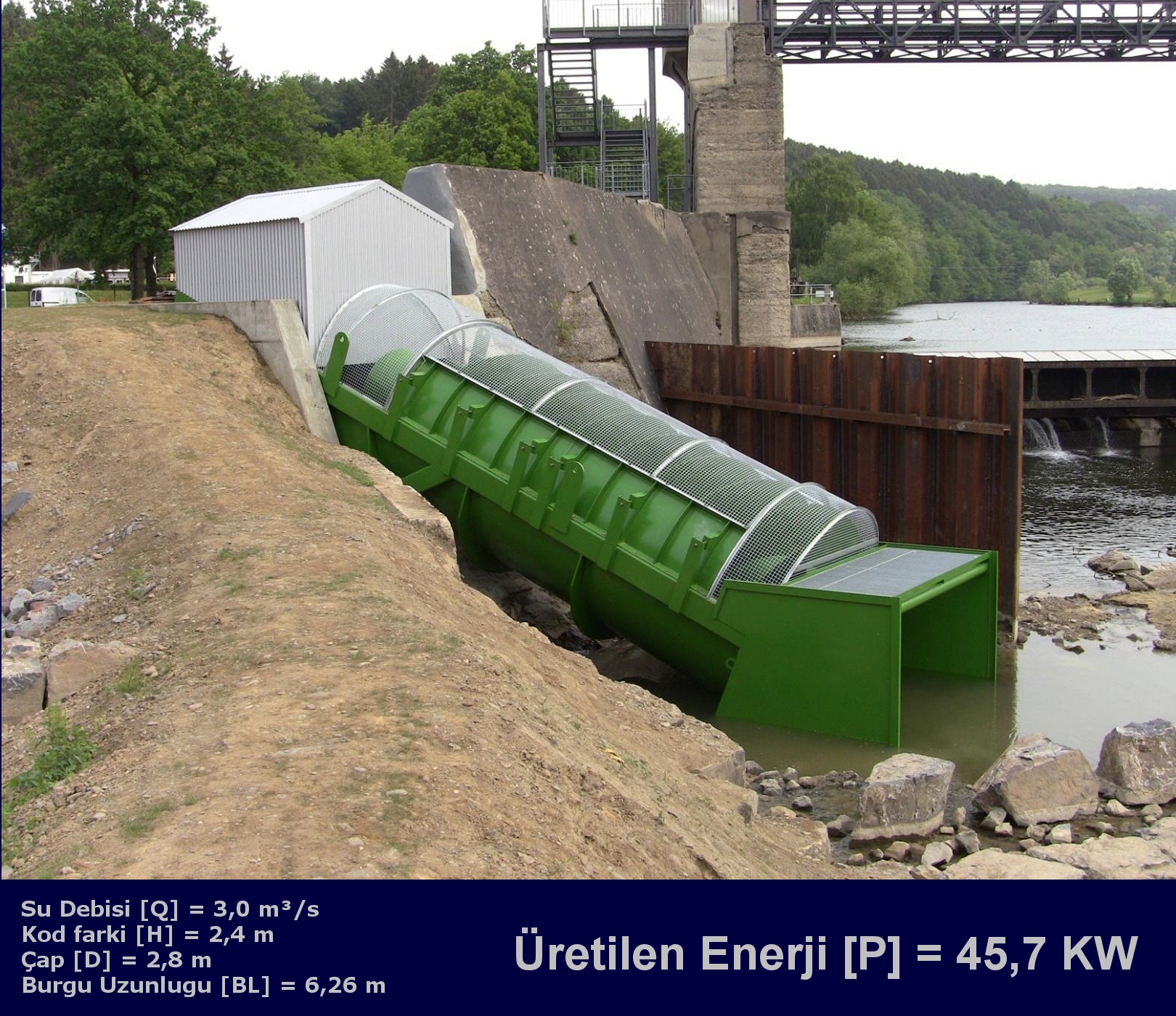

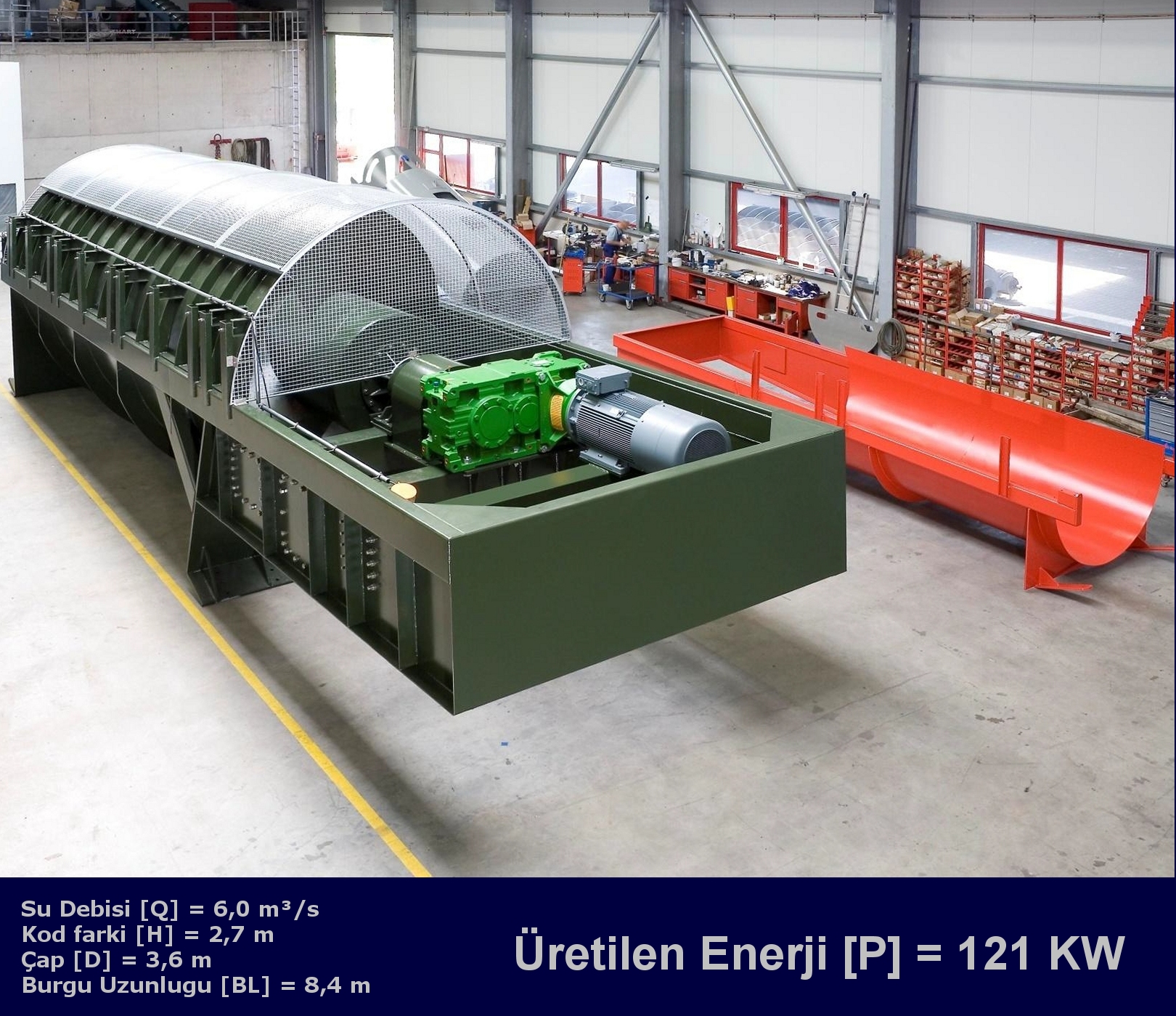

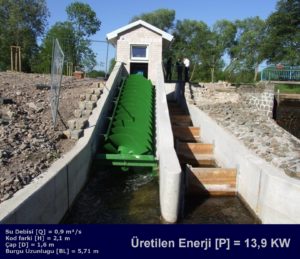

REFERANSLARIMIZ – Kompakt sistem

Kanal ön montajlı yapıya bağlanır ve sonra beton kalıp yapılır. Hidrolik mühendisliği açısından yüksek maliyetli olup, tercih edilen bir mühendislik yöntemidir.

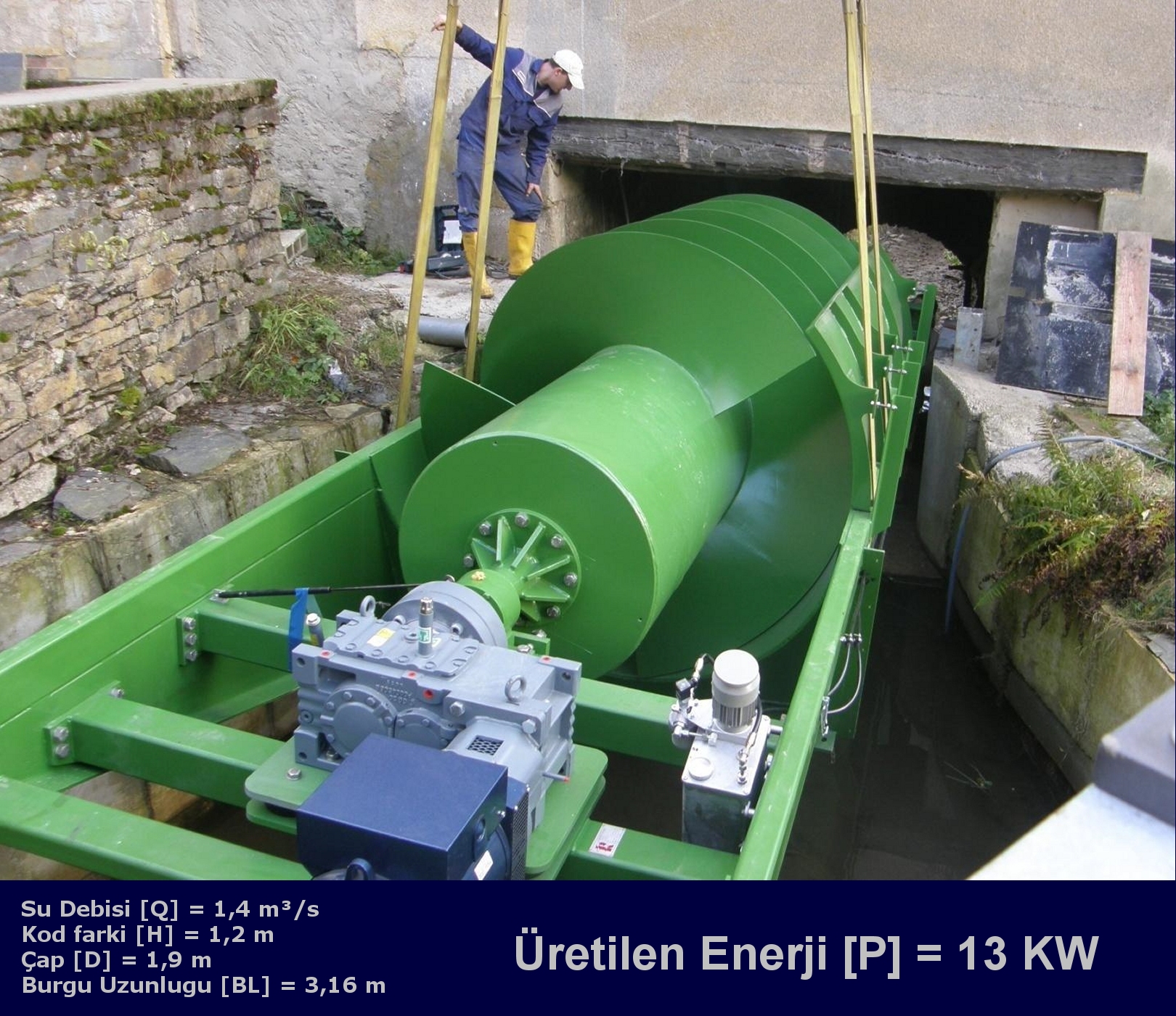

REFERANSLARIMIZ – Çelik yataklı model

Sistem fabrikada ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. Kanal bir tüp formunda tasarlanmıştır. Sürücü ünitesi hava koşullarına karşı koruma kapağının altında olduğundan ayrıca bir muhafaza gerekmez.

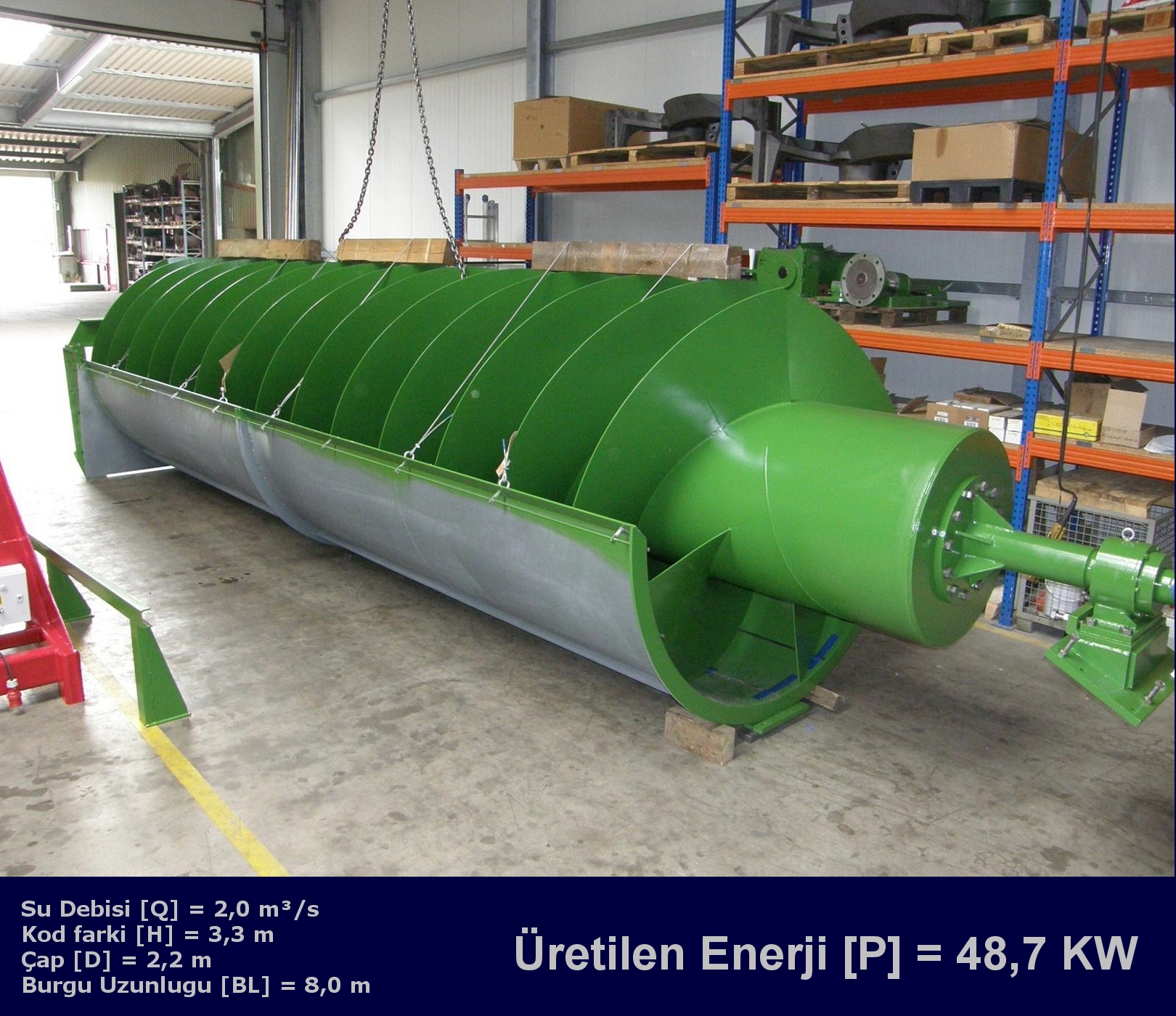

REFERANSLARIMIZ – Kapalı kompakt model

Burgu yatağı kendinden desteklidir ve bunun için kalıba gereksinim duyulmaz. Sürücü ünitesi bir binanın temelinde yer alır.

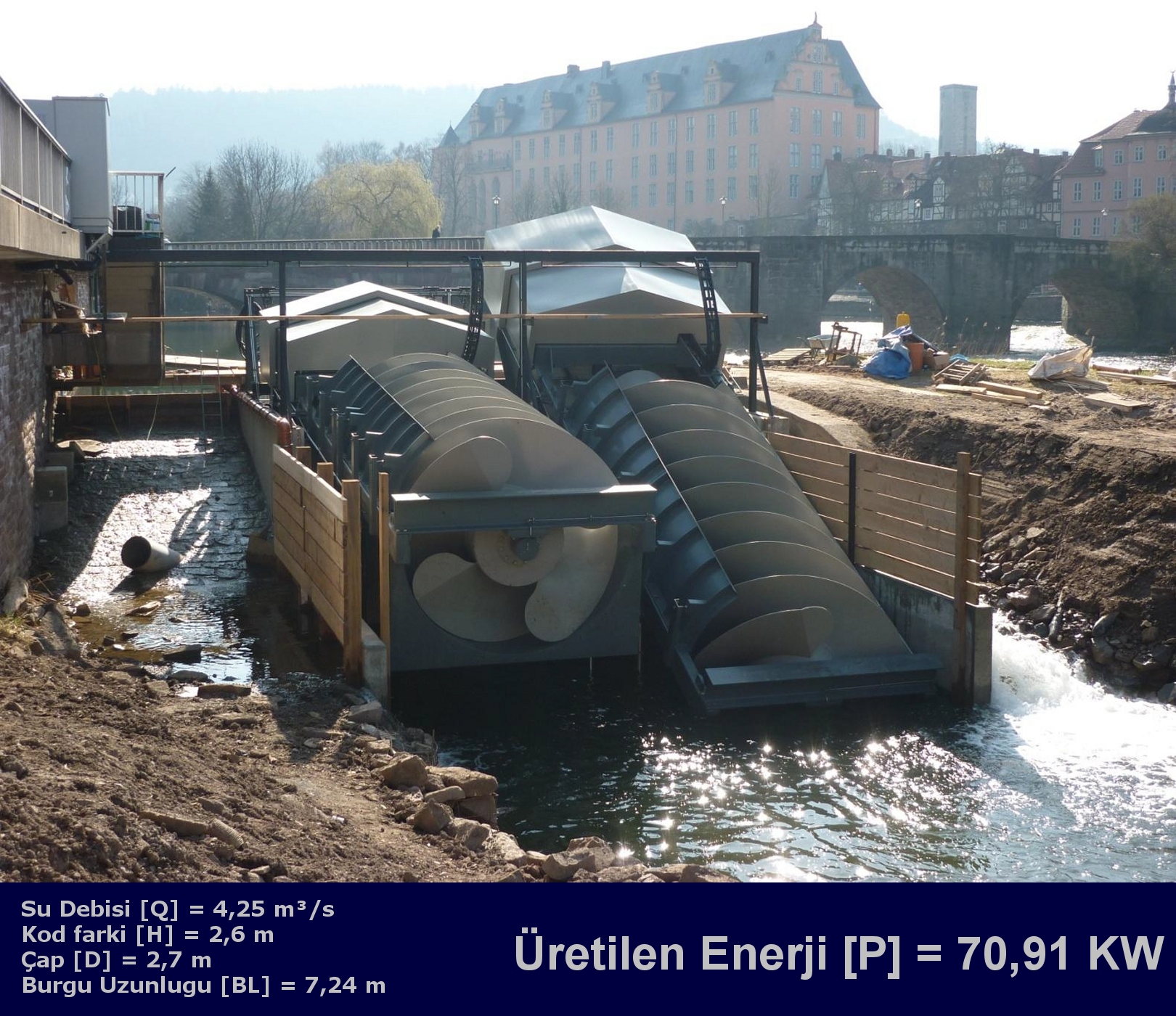

REFERANSLARIMIZ – Hibrid sistem

Sel baskınından korunmak ve atık su arıtma tesislerinde kullanılan bu Arşimet burgu pompalarını
30 yıla aşkın süredir üretmekteyiz. Sistem fabrikadan ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. Dolayısı ile, hidrodinamik burgu müşterilerimizde, bizim bu tecrübelerimizden sınırsız ölçüde yararlanmaktadırlar.

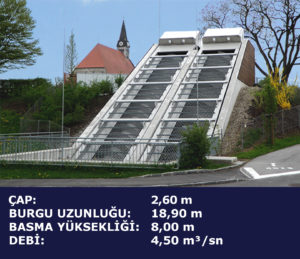

REFERANSLARIMIZ – Arşimet Burgu Pompaları

SÜRDÜRÜLEBİLİRLİK

GÜVENİLİR VE TEMİZ ENERJİ

Elektrik, su gücü ile çalışan hidrodinamik burgular sayesinde dünyanın birçok yerinde ekonomik olarak üretilmektedir. Alçak düşülerde ön görülebilir elektrik üretimine olanak sağlayan hidrodinamik burgular, yenilenebilir enerji üretimi için büyük potensiyele sahiptir.

SÜRDÜRÜLEBİLİR

Ekonomik ömürleri 50-60 yıl olarak hesaplanan Hidrodinamik Burgular doğal çevreyi tahrip etmeden elektrik enerjisi üretirler ve hizmet süreleri dolduğunda geri kazanıma uygundurlar.

KARBON NÖTR

Su gücünden üretilen elektrik karbondioksit nötrdür. Üretilen her kWh elektrik karbondioksit, emisyonunu 1 kg azaltır.

BALIK DOSTU

Arşimet burgusunun basınç altında çalışan geleneksel HES türbinleri ile hiçbir ortak yanı yoktur. Burgu ile balık çok iyi bir uyum içerisindedir. Balık,akıntı yönünde burgunun içinden geçerek yüzebilir ve yumurtlamak için balık geçidi veya FAS (balık geçidi burgusu) sayesinde geri dönebilir.

AVANTAJLARI

„Hidrodinamik Burgu Sistemleri“’mizin avantajları:

  • Geleneksel türbinler ve su değirmenlerine oranla ucuz işletme maliyetleri
  • Düşük su debilerinde geleneksel türbinler ve su değirmenlerine göre yıllık 8600 saat çalışma süreleri ile maksimum elektrik üretimi
  • 2 ila 7 yılda yatırımların geri dönmesi
  • Basit uygulama, montaj ve bakım imkanlari
  • Kapsamlı inşaat mühendislik çalısması gerektirmemesi
  • Düşük dönüş hızı sayesinde uzun ömürlü rulmanlar
  • Sağlam, dayanıklı ve uzun yıllar güvenle kullanılabilmesi
  • İnce su perdesi gerektirmemesi
  • Balıklara zarar vermemesi
  • Saniyede 100-10.000 litre su debisi ile, 1-10 metrelik su kot farklarında verimli olarak uygulanabilmesi
  • Burguların, son derece dayanıklı „nanoseal“ adı verilen seramik kompozit ile kaplanarak paslanmaya karşı uzun yıllar korunabilmesi

VERİMLİLİK

KARLI YATIRIM

Basit, sağlam teknoloji ve düşük inşaat maliyetleri proje süresini kısaltır. Buna ilave olarak, planlama ve proje maliyetlerinin düşüklüğü yatırımın geri dönüşünü hızlandırır.

GÜVENİLİR

Alman malıdır. Tüm parçalar güvenilir elektrik üretimi için yüksek kalite standartlarında üretilmektedir. Rehart, onlarca yıldır azami yüke dayanıklı burgular üretmektedir.

KOLAY MONTAJ

Gerek kompakt gerek yarı kompakt veya çelik yataklı modellerden herhangi biri, müşteriye montaja hazır durumda sevk edilir. Modele bağlı olmakla birlikte, alt yapı inşaatına neredeyse ihtiyaç duyulmamaktadır.

DÜŞÜK BAKIM GEREKSİNİMİ

İyi tasarlanmış konstrüksiyon çoğunlukla bakım personeli gerektirmez. Sistem, bilgisayar, tablet veya akılı telefonlar yardımı ile çalıştırılıp
izlenebilmektetir. Ayrıca uzaktan kumanda ve servis, sistemin çalışmasını garanti eder.

DEĞİŞKEN SU SEVİYELERİNE RAĞMEN VERİMLİLİK

Hidrodinamik burgu, değişken su seviyeleri ve alçak düşüleri ile başa çıkabildiğinden sürekli ve devamlı elektrik üretebilmektedir. Su debisinin tasarlanan miktarın %10‘una kadar azalması ve ayrıca burgunun kış şartlarında donmama özelliği, sistemin tüm yıl boyunca kesintisiz elektrik üretimini garanti eder.

UYGULAMA ALANLARI

“Burgu Türbinleri“ nin uygulama alanlarını şöyle özetleyebiliriz;

  • Revizyon gerektiren küçük üretim santrallerinin yerine
  • Terk edilmiş su değirmenlerinin yerine
  • Arıtma tesislerinin temiz su çıkışlarına
  • Mevcut bentlere
  • Sulama kanallarına
  • Mevcut hidroelektrik üretimi tesislerini geliştirmek için
  • Atıl durumdaki küçük ölçekli barajlarda
  • Su debisi ve kod farlarının el verdiği ve su akışının olduğu tüm alanlarda kullanıma olanak sağlamaktadır

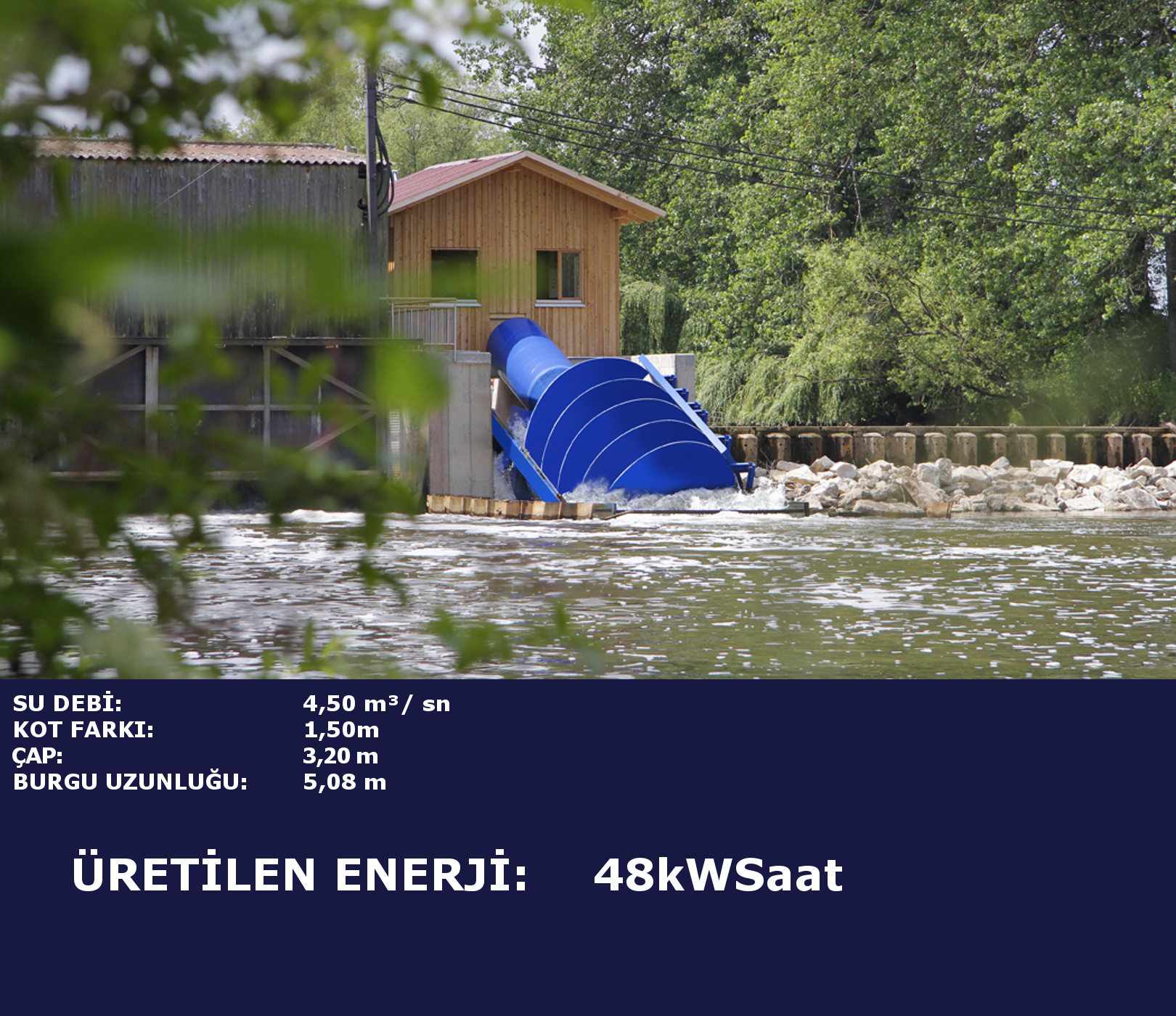

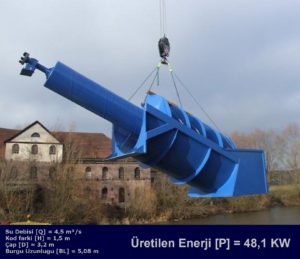

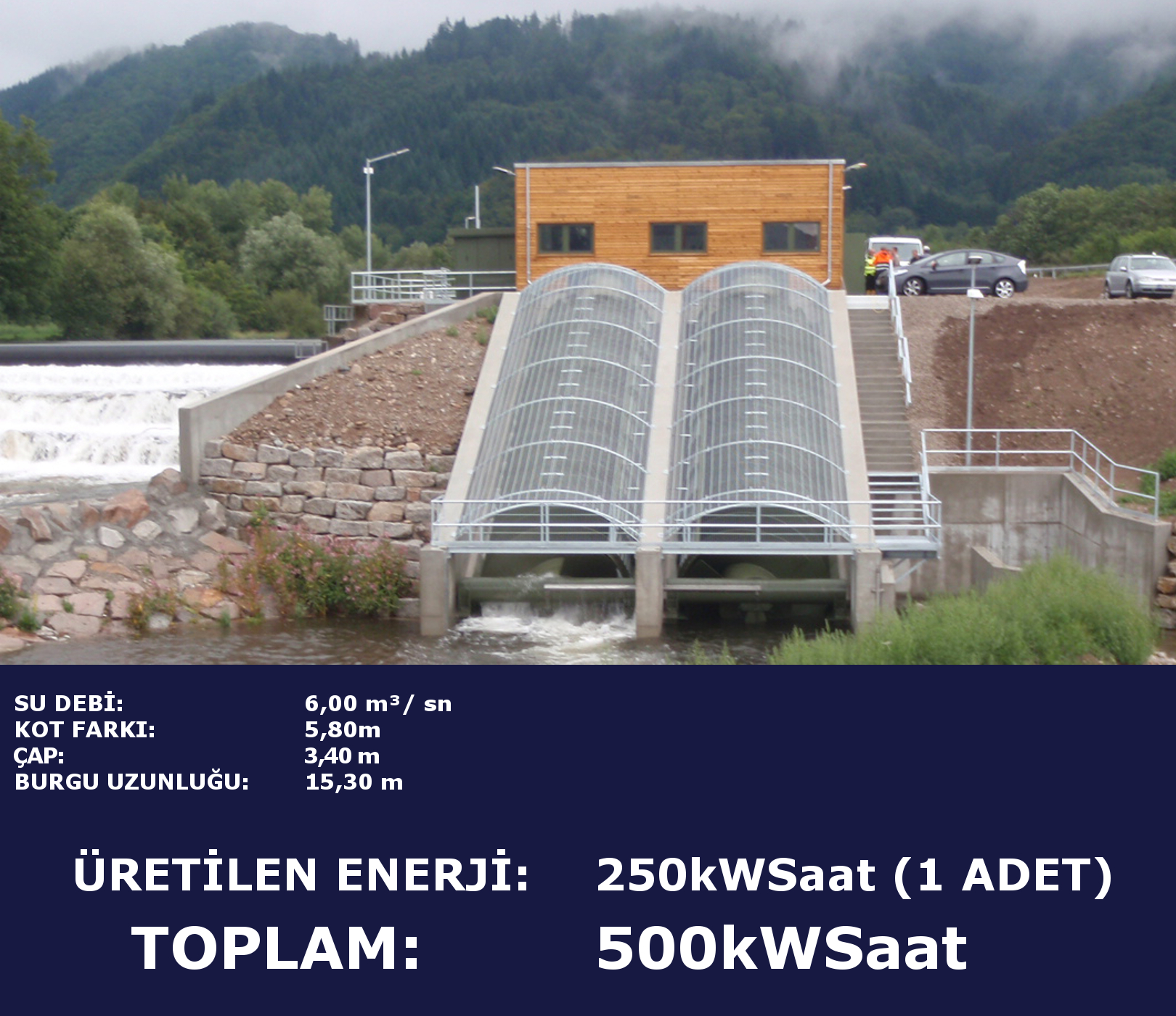

REFERANSLARIMIZ

REHART POWER hidrodinamik burguların şuan itibari ile tüm Dünya’da gece gündüz enerji üreten proje sayımız…

> 120

Sistemlerimiz aşağıdaki ülkelerde kullanılmakta:
Belçika, Almanya, Fransa, İngiltere, Hindistan, İrlanda, İtalya, Japonya, Lüksemburg, Avusturya, İsviçre, Slovenya, Türkiye, A.B.D.

REHARTPOWER hidrodinamik burgu, dünyanın tüm ülkelerinde, gece gündüz enerji üretebilmektedir. Sistemler, alçak düşülü nehir ve akarsularda dahi güvenilir ve verimli şekilde güç üretebilmektedirler. Düz ovada veya yüksek dağlarda olması fark etmez. Bu teknoloji, yanlızca endüstrileşmiş dünya için değil, gelişmekte olan ülke ve pazarlar da bu yerinden yönetimli, bakım maliyeti düşük % 100 yeşil elektrik üreten sistemden yararlanabilmektedirler.

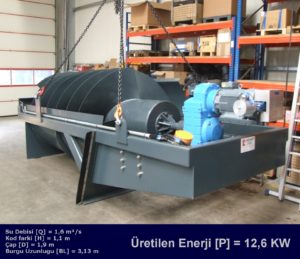

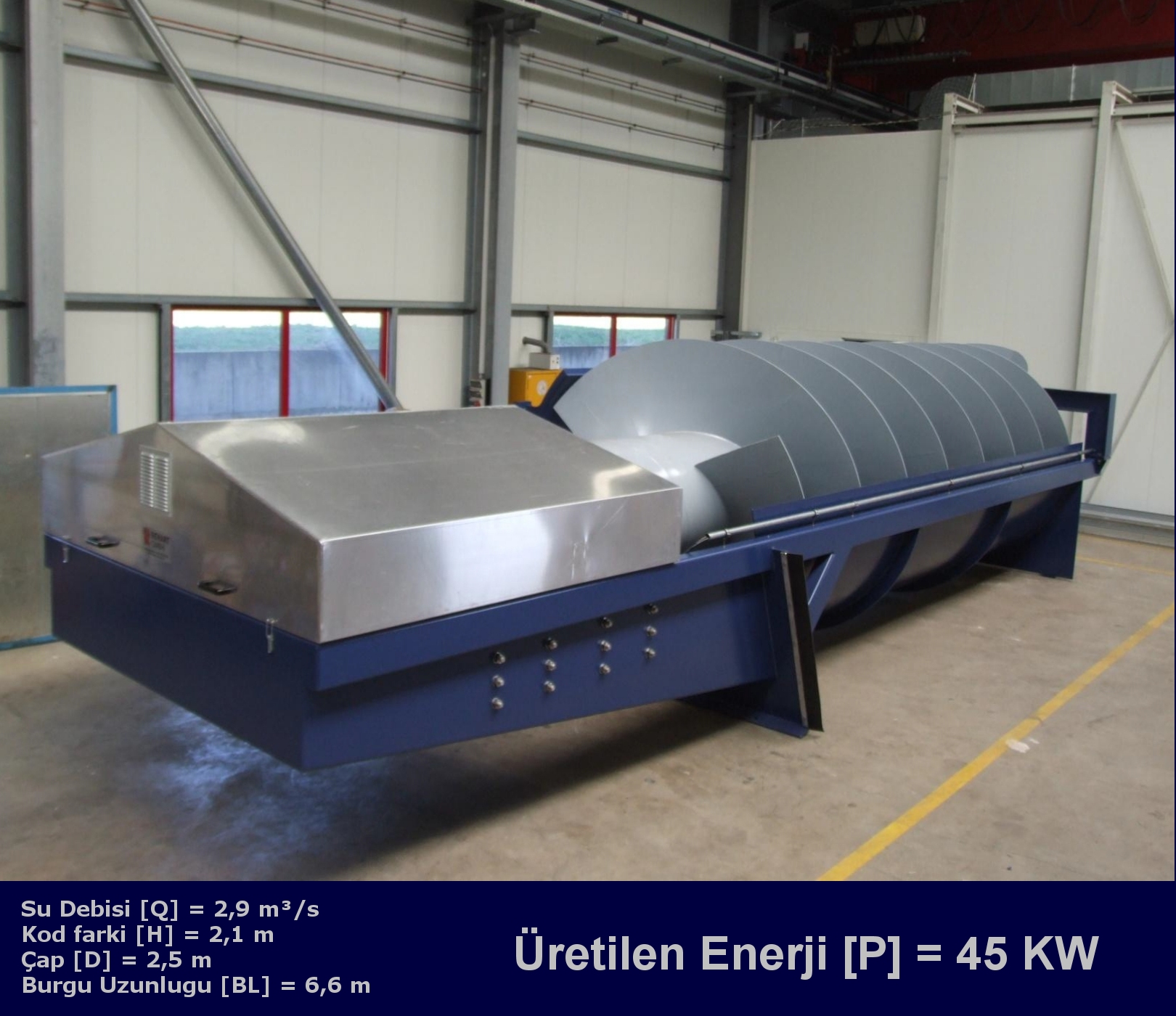

CS KOMPAKT SİSTEM

Sistem fabrikadan ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. İnşaat alanında, çıkış için bir adet sürekli temel ile giriş için bir adet kanaldan başka bir şeye ihtiyaç duyulmaz.

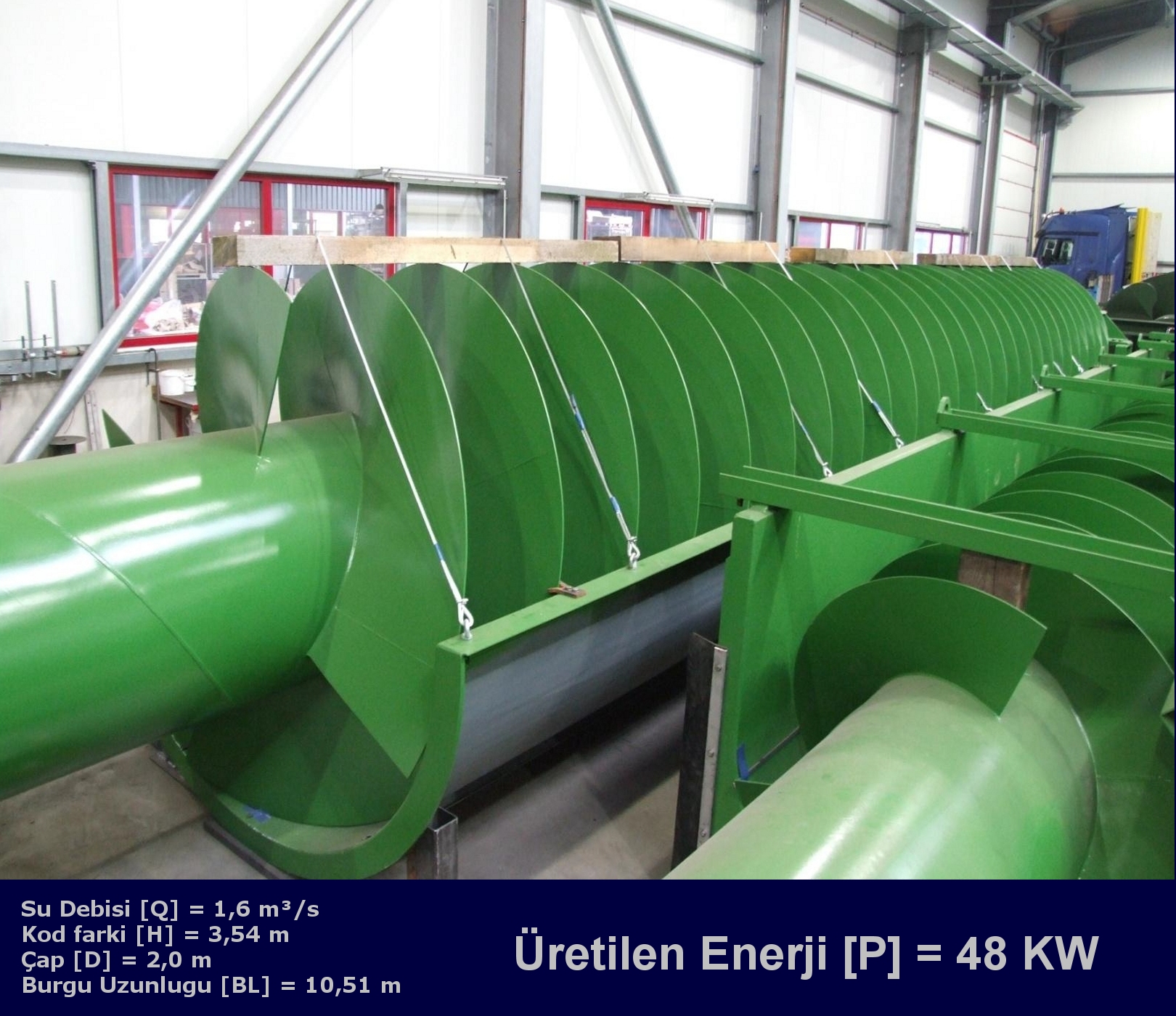

SH Çelik yataklı model

Kanal ön montajlı yapıya bağlanır ve sonra beton kalıp yapılır. Hidrolik mühendisliği açısından yüksek maliyetli olup, tercih edilen bir mühendislik yöntemidir.

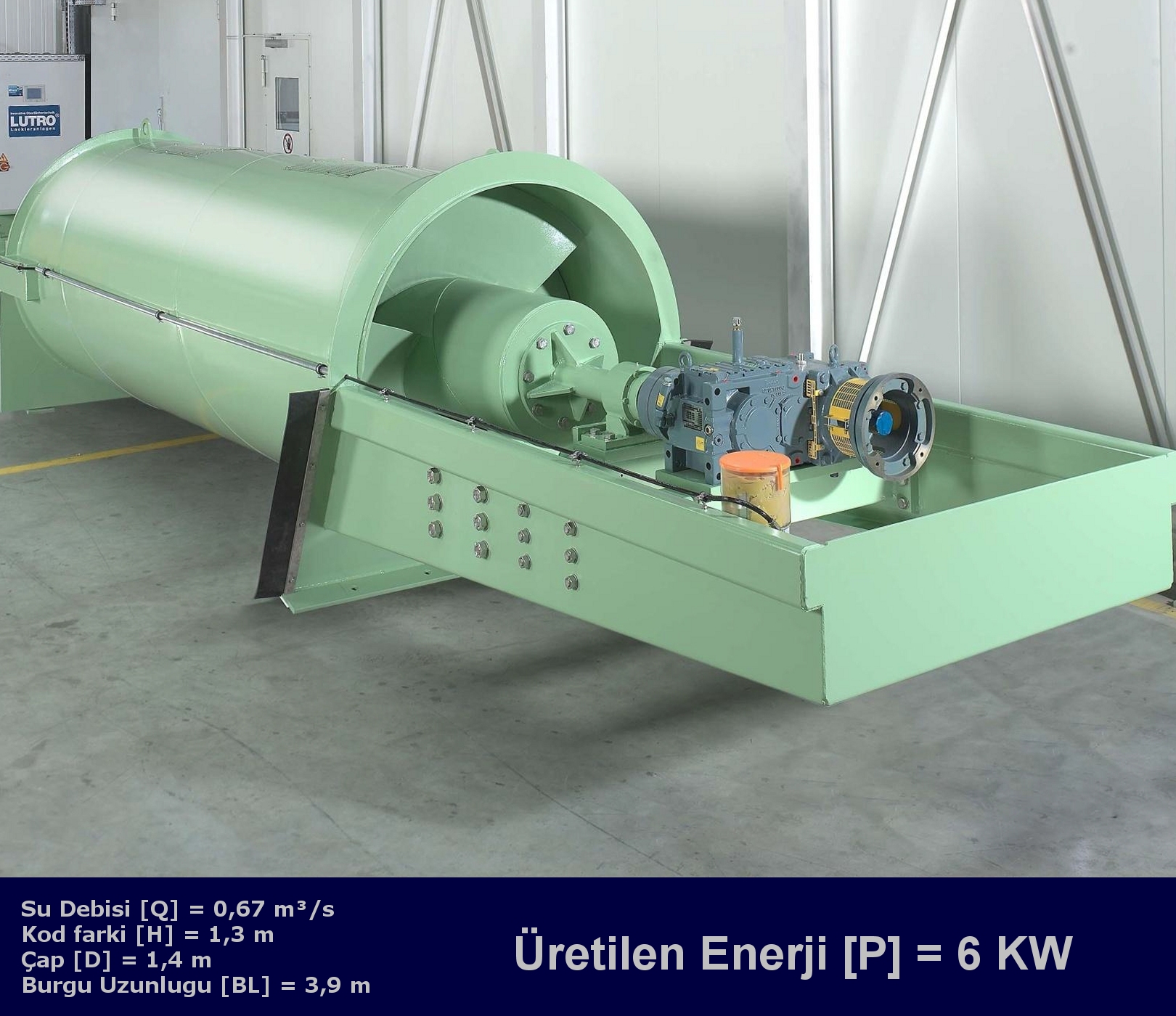

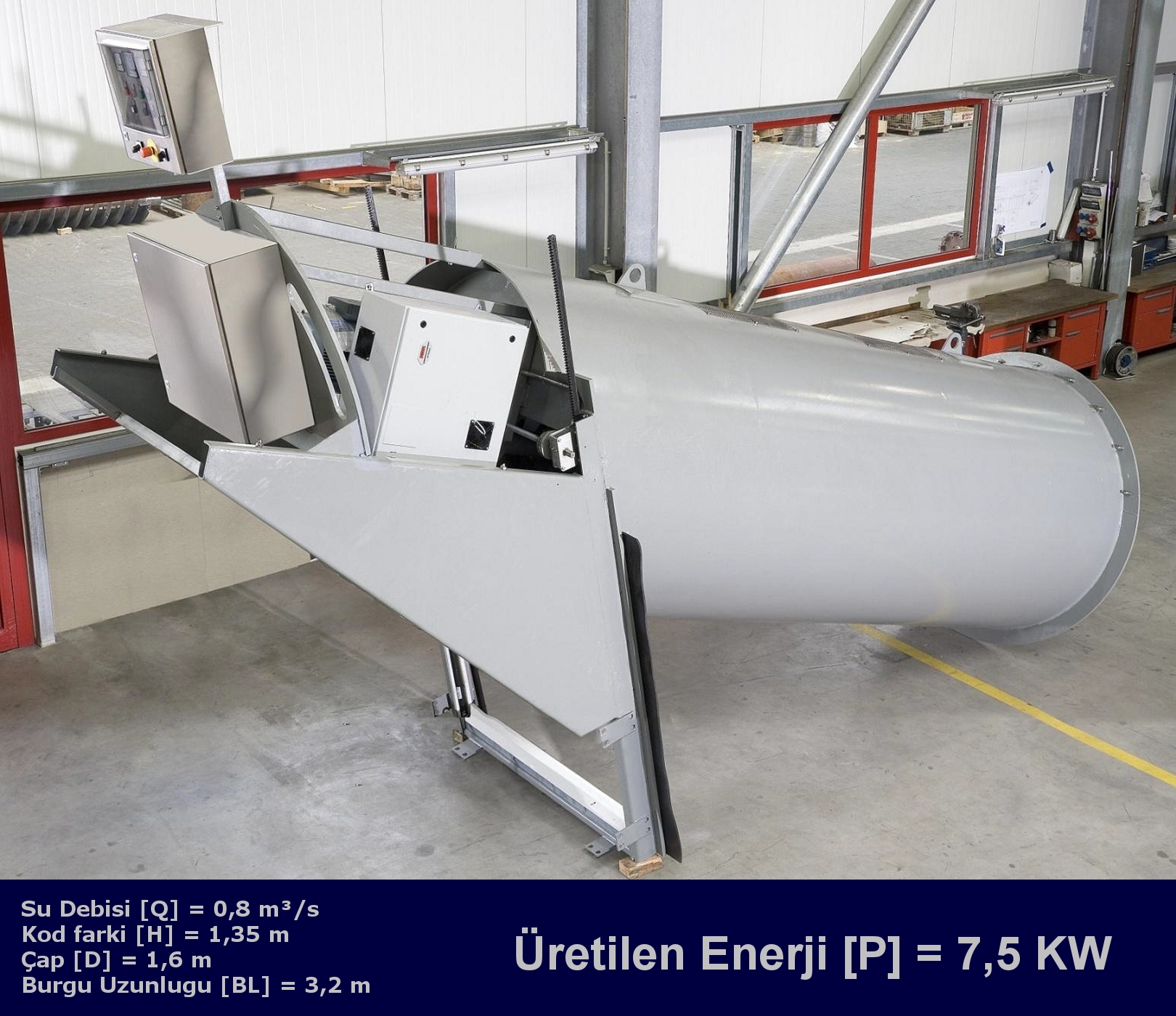

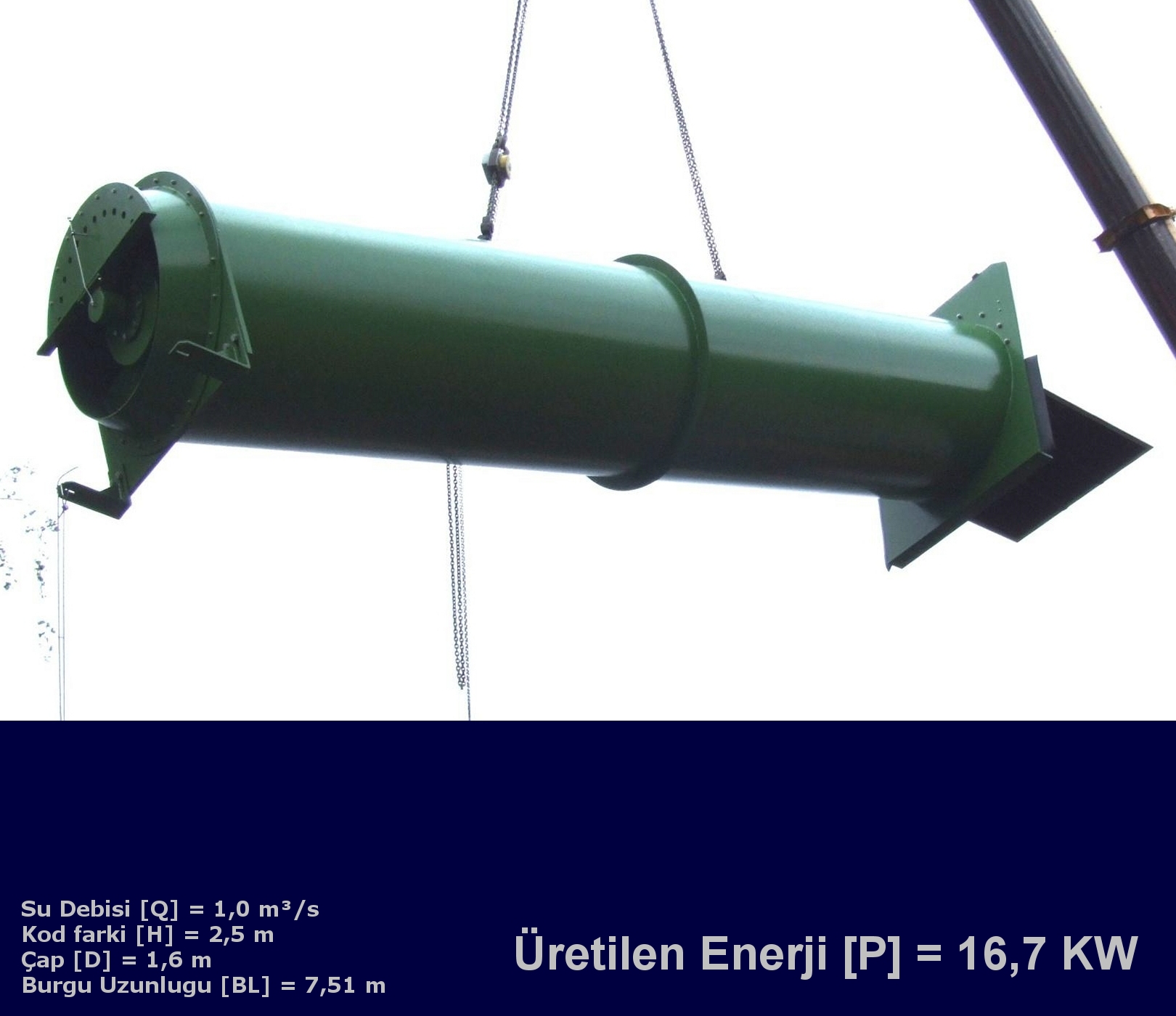

CR KAPALI KOMPAKT SİSTEM

Sistem fabrikada ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. Kanal bir tüp formunda tasarlanmıştır. Sürücü ünitesi hava koşullarına karşı koruma kapağının altında olduğundan ayrıca bir muhafaza gerekmez.

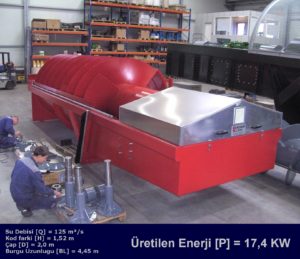

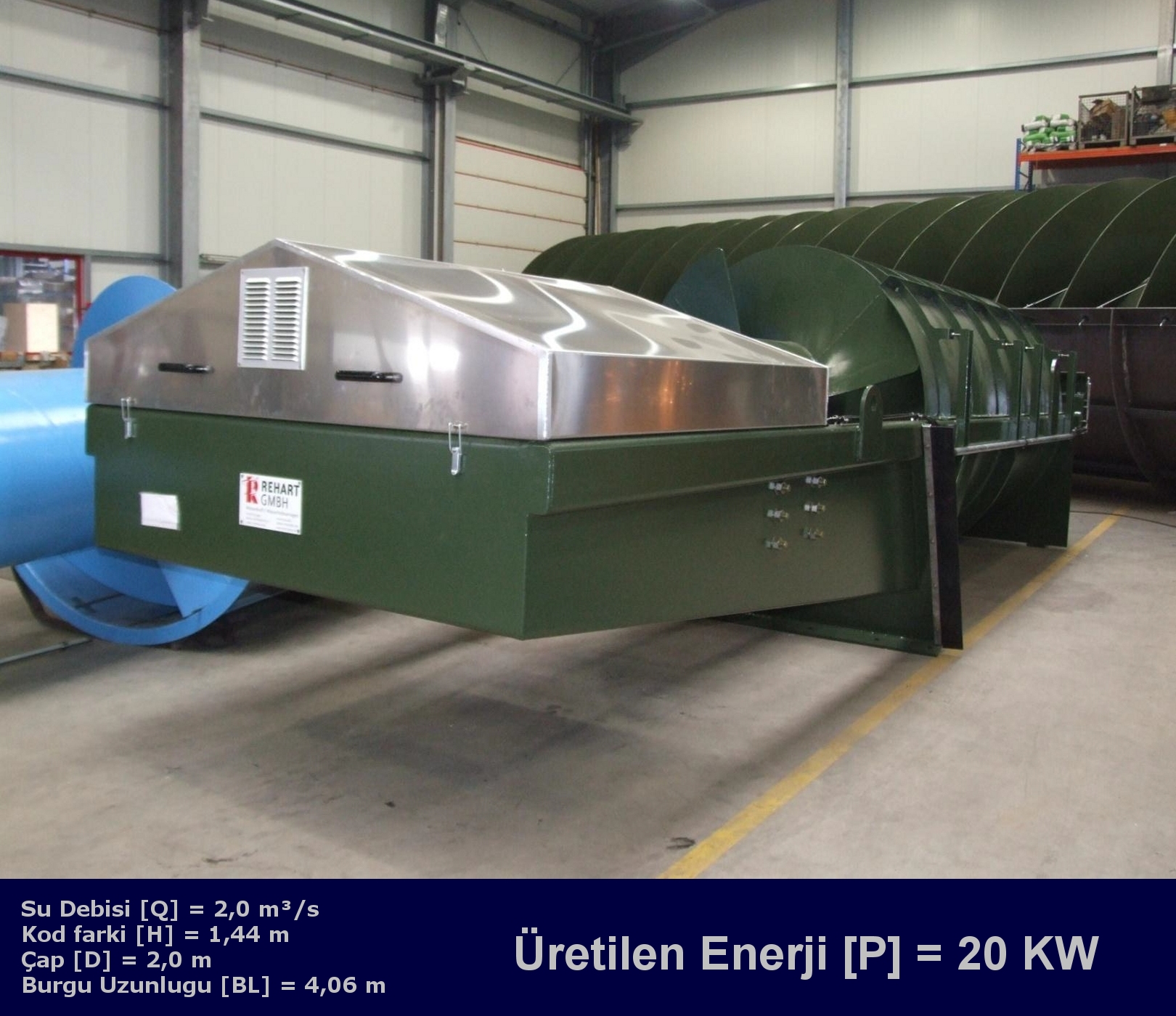

BS HİBRİD SİSTEM

Burgu yatağı kendinden desteklidir ve bunun için kalıba gereksinim duyulmaz. Sürücü ünitesi bir binanın temelinde yer alır.

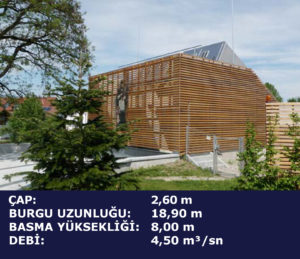

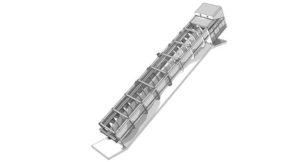

Arşimet Burgu Pompaları

Sel baskınından korunmak ve atık su arıtma tesislerinde kullanılan bu Arşimet burgu pompalarını 30 yıla aşkın süredir üretmekteyiz. Sistem fabrikadan ön montajı yapılmış olarak sevk edilir. Tüm komponentler entegredir. Dolayısı ile, hidrodinamik burgu müşterilerimizde, bizim bu tecrübelerimizden sınırsız ölçüde yararlanmaktadırlar.

PATENTLERİMİZ

2001 yıllından günümüze kadar, Avrupa’da 70 tüm dünyada 120’ün üzerinde mikro hidroenerji üretim tesisi kuran Rehart Power, geçen yıllar içerisinde hidrodinamik burguyu sistematik olarak geliştirerek aşağıdaki özellikleri standart hale getirdi:

  • Geleneksel balık merdivenine alternatif olan etkili bir FAS (balık geçidi burgu sistemi Rehart/Strasser) .
  • Hidrodinamik burgunun su altı ve su üstü seviyelerinin ayarlanabilmesine olanak veren, patentli buluşu sayesinde sabit elektrik üretim performansı
  • Gürültü seviyesinde önemli bir düşüş
  • Sisteme entegre mil yatağı sayesinde su altı inşaat maliyetlerinde bariz azalma
  • Birkaç saat içinde kurulup kullanıma hazır hale getirilebilen kompakt sistem sayesinde yerden ve zamandan tasarruf
  • Manuel vites sistemine gerek kalmaksızın jeneratöre entegre düşük devir sistemi sayesinde üretim performansında iyileşme
  • Burgunun jeneratöre şansımansız bağlanması verimde artış getirmektedir

Yukarıda anlatılan tüm özellikler Avrupa’da Rehart adına patentlemiş olup, daha da mükemmeli yakalama adına araştırma ve geliştirme yatırımlarına devam edilmektedir.
