OSSBERGER CROSSFLOW TÜRBIN / ÇAPRAZ AKIŞLI TÜRBİN
NASIL CALIŞIR
Temel unsurlara odaklanıldığında, orijinal OSSBERGER® türbini çok sağlamdır. Onlarca yıllık süreler kuraldır. Güvenilirliklerinin sırrı basitliktir: sadece üç hareketli parça minimum bakım ve maksimum teknik güvenilirlik sağlar.
Su hacmi : 0.05 m³/sn. ila 17 m³/sn.
Düşü : 2.5 m ila 200 m
Güç : 15 kW ila 6000 kW (tek türbin)
Paralel ve/veya Seri kombinasyonlar ile istenilen proje güçüne ulaşabilinmektedir.
Çapraz akışlı türbini önemli özelliği değişken su akışlarında istikrarlı bir yüksek verimlilikte çalışabilmesidir. Bunu, kılavuz kanatlarının birbirinden bağımsız ve otomatik olarak açılıp kapanabilen iki hücreye bölünmüş olması sayesinde başarır.

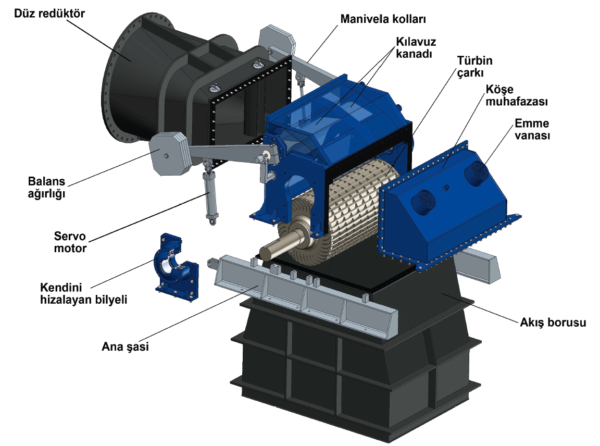

Tasarım ve Fonksiyonellik Çapraz akışlı türbinin önemli özelliği değişken su akışlarında istikrarlı bir yüksek verimlilikte çalışabilmesidir. Bunu, kılavuz kanatlarının birbirinden bağımsız ve otomatik olarak açılıp kapanabilen iki hücreye bölünmüş olması sayesinde başarır.
1. Muhafaza Kaynak yapılmış çelik konstrüksiyon sağlamlık ve dayanıklılıkta emsalsizdir.
2. Kendini temizleyen türbin çarkı Silindir şekilli çark kanatları titreşimi engelleyen ve yüksek rijidite sağlayan çok katlı ara disklerle desteklenmiştir. Hidrojet, yabancı maddeleri otomatik olarak dışarı atacak şekilde türbin çarkının bir tarafından girip diğer tarafından çıkar. Dolayısıyla tıkanma olmaz.
3. Türbin çarkı şaftı Basit, ayarlanabilir conta konstrüksiyonu ile sızdırmaz hale getirilmiştir.
4. Bir veya iki hücreli kılavuz kanatları Kılavuz kanadının alt bölümü, geniş bir yelpazede değişkenlik gösteren su akışlarını, verimlilikte büyük düşüşlere neden olmadan işleme olanağı sunar. Yalnızca küçük hücrenin açılması halinde türbin, çok küçük miktarlarda su ile bile (%5) enerji karlılığı sağlayabilir. Tam akışın yaklaşık %17 sinden itibaren türbin garanti edilen verimlilik seviyesinde çalışır.
5. Köşe muhafazası Sökülebilme özelliği bakımı kolaylaştırmak amacıyla kolay erişim olanağı sağlar.
6. Ana rulman Standardize edilmiş küresel bilyeli rulmanlar özel alet gerektirmeden radyal yönde çıkartılabilirler. Su dışında konumlandırılmaları sayesinde tahrik suyuna yağ bulaşmaz. Bunlar çok az bakım gerektirir.
7. Manivela kolları Türbin çarkının her iki hücresini birbirlerinden bağımsız şekilde regüle ederler.
8. Balans ağırlıkları Harici enerji gerektirmeden acil kapatmayı garanti altına alırlar.
9. Düz redüktör Dörtgen türbin yatağını yuvarlak basınç borusuna sızıntı olmadan bağlamaya yarar.
10. Emme vanası Türbin yatağındaki vakumu kontrol eder ve su emiş kolonunu kontrol edilebilir kılar. Buda, 2.5m ye kadar olan düşüler de optimum kullanıma olanak tanır.
11. Ana şasi Türbin ile temel arasındaki bağlantıyı sağlayarak hızlı ve güvenli montajı olanağı sunar.
12. Akış borusu Düşünün tamamından en iyi şekilde ve kayıpsız istifade etmek için 40 m den az düşüler için genellikle bir akış borusu kullanılır.
13. Servomotorlar Manivela kollarını hareket ettirmek suretiyle türbin çarklarınınn açılışını kontrol ederler.
Teknik üstünlük
- Yüksek seviyede değişkenlik gösteren su akışlarını yüksek verimlilikte ve istikrarla işlemek.
- Akış borusu kullanımıyla düşünün tamamından istifade etmek.
- Orijinalin üstünlüğü: Çapraz akışlı türbinlerin taklitleri, verimlilik eğrisi, çıktılar ve operasyon ömrü kadar, operasyon ve kontrol davranışlarında da düşük standartlara sahiptirler.
- Türbin çarkı eksenel bir basınç oluşturmadığından rulmanlar çok az bakım gerektirir.
- Meşhur basitlik ilkesi (iki ya da üç hareketli parça)
- Güvenli acil durum kapamaları için kapama ağırlıkları (harici güç kullanımı gerekmez).
- Basit ayarlanabilir şaft contaları (sızdırmaz conta)
Ekolojik yararlar
- Biyo çeşitlilikten en büyük faydayı sağlamak için diğer türbin tiplerine göre suyun daha iyi oksijenlenmesi(bilimsel olarak test edilmiştir)
- Yapı konusunda nispeten daha küçük önlemler gerektirmesi sayesinde doğaya etkisi düşük olmaktadır
- Su yağlarla kontemine edilmemektedir
Maliyet tasarrufu
- Düşük inşaat maliyeti: Yalnızca tesviye betonlu yüzeyler gerekir
- Hızlı ve kolay montaj
- Asgari bakım: Düzenli yağlama ve yıllık yağ değişimi. Özel aletler gerekmez
- Tüm cephelerden makine setine kolay erişim
- Mecburi duruş gerektiren çark tıkanmaları söz konusu değil (kendini temizleme efekti)
- Daha küçük su akışlarında bile daha yüksek çıktı getirisi
- Türbin çarklarının sıkıca kapatılması tesisin durdurulması için yeterlidir. Örneğin, türbin önünde bir otomatik vanaya ihtiyaç duyulmaz
OSSBERGER kalitesi
- Yüksek verimlilikte titreşimsiz ve boşluksuz operasyon için kalibre edilmiş ve hidrolik olarak mükemmelleştirilmiş türbin çarkları
- Dayanıklı endüstriyel komponentler, kısa ömürlü olmayan elektronik modüller
- Bakım gerektirmeyen türbin çark rulmanları
- En iyi üretim kalitesi “Made in Germany”
Yıllık üretim / verimlilik

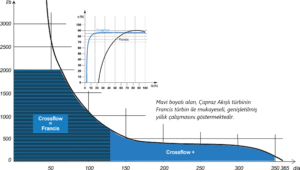

Diğer türbin tipleri ile karşılaştırıldıklarında çapraz akışlı türbinler ilk bakışta daha düşük verimliliğe sahipmiş gibi gözükebilirler. Ancak, çok küçük su akışlarında, parsiyel yük
aralıklarında dahi karlılıkla çalışabilip daha fazla yıllık üretim yapabildiklerinden, muadil sistemlere göre yatırım kendisini daha hızlı amorti eder (grafiği inceleyin).
SÜRDÜRÜLEBİLİRLİK
GÜVENİLİR VE TEMİZ ENERJİ
Elektrik, su gücü ile çalışan Ossberger Crossflow Türbinler sayesinde dünyanın birçok yerinde ekonomik olarak üretilmektedir. Alçak düşülerde ön görülebilir elektrik üretimine olanak sağlayan Ossberger Crossflow Türbinler, yenilenebilir enerji üretimi için büyük potensiyele sahiptir.
SÜRDÜRÜLEBİLİR
KARBON NÖTR
Su gücünden üretilen elektrik karbondioksit nötrdür. Üretilen her kWh elektrik karbondioksit, emisyonunu 1 kg azaltır.
UYGULAMA ALANLARI
Çapraz akışlı türbinlerin uygulama alanları çeşitlidir. Akarsu santralleri için ideal olsalar da, su yönetiminde ve endüstriyel sular için de kullanılabilirler.
Su Yönetimi ve Proses Suyu
- Endüstriyel tesislerde enerji geri kazanımı
- Maliyet tasarrufu ve çevresel sürdürülebilirlik
- Son derece agresif sıvılarla bile çalışmaya uygun yüksek kaliteli malzemeler
- Tahrik suyu kontaminasyonu söz konusu olmadığından içme suyu tesisleri için idealdir
- Kanalizasyon suyu kalitesi ve biyolojik çeşitlilik kazanımları için güçlü havalandırma
Kılavuz kanadının ikiye bölünmesi Çapraz Akış Türbinini yüksek derecede değişken su akışlarındaki proseslerde son derece esnek kılmakta, su akışlarının mevsimsel olarak dalgalandığı su kütleleri için ideal kullanım olanakları sunmaktadır. Diğer türbin tipleri ile karşılaştırıldığında, nispeten küçük yapı önlemleri doğa koşullarıyla çok daha az çelişki yaratmaktadır.
Su yönetimi ile ilgili görevler de Çapraz Akışlı türbinin muhtemel uygulama alanları arasındadır.
Bunlar aşağıdakileri kapsamaktadır:
- Akış hızı kontrolü
- Artık suyun hibesi
- Pis su arıtma tesisi tahliyesi
- İçme suyu tesisleri
Su yönetimi ve su baskınlarından korunma Su hizmetleri sektöründe türbinler, bir yandan enerji üretirlerken diğer yandan akış hızının regüle ederler. Örneğin,
- Sulama sistemleri
- Barajların ana çıkışları
- Kanal geçitleri
- Konvansiyonel hidroelektrik santrallerdeki soğutma sistemleri
- Deniz suyunu tuzdan arındırma tesisleri
Şebekeden bağımsız çalıştığında Çapraz Akışlı türbin, belirli bir grup tüketiciye elektrik tedarik ederken onların sürekli değişen ihtiyaçlarına kolaylıkla adapte olur. Türbin, frekans ve voltajı sabit tutan otomatik bir hız regülatörü ile kontrol edilir. Bu işletim modu çoğu kez kırsal kesimdeki ekonomik gelişmeye önemli katkıda bulunur. Şebeke ile paralel kullanımda ise elektrik, direk olarak kamuya ait şebekeye beslenir ve ulusal yönetmeliklere göre değerlendirilir. Regülasyon, su seviyesi ve ona tekabül eden kılavuz kanat açıklıkları üzerinden erçekleşir. Her iki işletim modunun kombinasyonu ile bireysel operasyonda kullanılmayan elektrik kamu şebekesine satılabilir.
VERİMLİLİK
KARLI YATIRIM
GÜVENİLİR
KOLAY MONTAJ
DÜŞÜK BAKIM GEREKSİNİMİ
izlenebilmektetir. Ayrıca uzaktan kumanda ve servis, sistemin çalışmasını garanti eder.
DEĞİŞKEN SU SEVİYELERİNE RAĞMEN VERİMLİLİK
Crossflow türbinler, değişken su seviyeleri ve alçak düşüleri ile başa çıkabildiğinden sürekli ve devamlı elektrik üretebilmektedir. Su debisinin tasarlanan miktarın %10‘una kadar azalması ve ayrıca burgunun kış şartlarında donmama özelliği, sistemin tüm yıl boyunca kesintisiz elektrik üretimini garanti eder.
Uygulama aralığı
- 10 kW dan yaklaşık 6 MW a kadar çıkış gücü
- 4 ila 200 m düşü
- 50 ila 17.000 l/s su debisi
REFERANSLARIMIZ
OSSBERGER CROSSFLOW türbinleri 1906’dan beri hidroelektrik teknolojisi Geliştirme kabiliyeti, 10 MW a kadar enerji santralleri, Sudan kabloya, 100 den fazla ülkede ve 50 den fazla ülkede temsilci ile türbin sahibi memnun müşteri profili sayımız,
OSSBERGER CROSSFLOW türbinleri 1906’dan beri hidroelektrik teknolojisi Geliştirme kabiliyeti, 10 MW a kadar enerji santralleri, Sudan kabloya, 100 den fazla ülkede ve 50 den fazla ülkede temsilci ile türbin sahibi memnun müşteri profili sayımız,
AVANTAJLARI
Teknik avantajlar ve maliyet tasarrufu:
- Çok geniş bir yelpazedeki debi ve düşü dalgalanmalarında işletme güvenliği
- Yüksek randımanlı kısmi şarj enerji veriminde artış sağlar
- Tıkanmaz türbin çarkı ile basit ve sağlam tasarım
- Düşük inşaat maliyetleri
PATENTLERİMİZ
Ossberger’in ilk serbest jet türbini patentini 1922 yılında almıştır. 1906 yılında “OSSBERGER Hydropower technology” bölümünü kuran Fritz Ossberger, sürekli serbest jet türbini üzerinde çalışmış, çapraz akışlı türbinin babaları olarak da bilinen ve günümüzde küçük hidroelektrik konusu ile tanınan dünyaca ünlü Avusturalyalı Michell ve Macar Banki ile birlikte sayısız patente hak kazanmıştır./strong>
